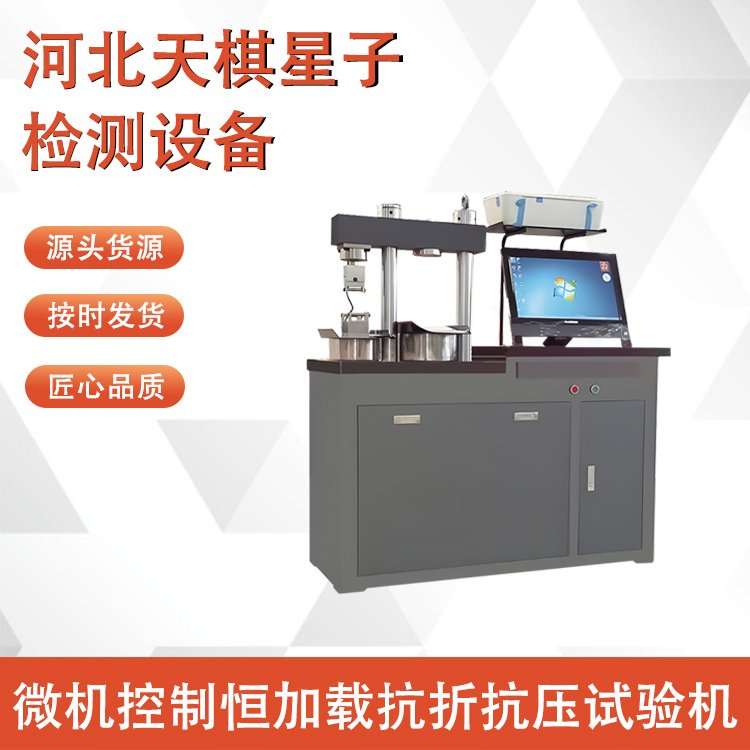

微機控制恒加載抗折抗壓試驗機的主要組成部分

微機控制恒加載抗折抗壓試驗機是用于建筑材料（如混凝土、水泥、石材等）抗折強度、抗壓強度測試的Z用設備，其核心特點是微機自動控制和恒定加載速率，確保測試精度與規范性。該設備的組成需圍繞 “加載執行 - 精度控制 - 數據處理 - A全保障" 四大核心功能展開，具體可分為以下 5 大系統，各系統包含關鍵組件及作用如下：

一、主機加載系統（核心受力與動力單元）

主機加載系統是實現 “抗折"“抗壓" 加載動作的基礎，需提供穩定、可控的加載力，同時保證機械結構的剛性與穩定性，避免自身變形影響測試精度。

二、Z用夾具系統（適配抗折 / 抗壓測試）

因 “抗折" 與 “抗壓" 測試的受力形式不同，需通過可更換的Z用夾具實現兩種測試功能，確保試件受力符合國家標準（如 GB/T 50081-2019《混凝土物理力學性能試驗方法標準》）。

主要組件及功能：

1、抗壓夾具

1.1核心構成：上抗壓壓板、下抗壓壓板（材質多為高強度合金鋼，表面經硬化處理）、定心裝置。1.2作用：用于抗壓測試（如混凝土立方體試塊），上下壓板平行度需符合高精度要求（≤0.02mm/m），確保加載力垂直作用于試件端面，避免偏心加載導致誤差。

2、抗折夾具

2.1核心構成：三點彎曲支座（固定支撐點）、加載壓頭（活動加載點）、間距調節機構。2.2作用：用于抗折測試（如混凝土棱柱體試塊、水泥膠砂試塊），通過 “兩點支撐 + 一點加載" 的三點彎曲結構，模擬試件受彎破壞過程，支座間距可根據試件長度（如 100mm、150mm）調節。

三、測控系統（實現 “恒加載" 與精度控制）

測控系統是設備的 “大腦"，負責接收指令、實時監測加載力 / 位移、反饋調節加載速率，核心目標是實現恒定加載速率（如抗壓測試加載速率 0.3~1.0MPa/s），確保測試數據符合標準要求。

主要組件及功能：

四、數據采集與處理系統

該系統負責將傳感器采集的 “力 - 時間"“力 - 位移" 信號轉化為可分析的測試數據，并生成規范報告，避免人工記錄誤差。

主要組件及功能：

1、數據采集卡

高精度 A/D 轉換器，將傳感器輸出的模擬信號（電壓 / 電流）轉化為數字信號，采樣頻率高（≥100Hz），確保捕捉加載過程中的力值變化細節（如試件破壞瞬間的力值驟降）。

2、測試軟件

核心功能：

2.1實時顯示：動態繪制 “力 - 時間曲線"“力 - 位移曲線"，直觀觀察加載過程；2.2數據計算：自動計算抗折強度（Rf = 1.5FL/bh2，F(xiàn) 為破壞荷載，L 為支座間距，b、h 為試件截面尺寸）、抗壓強度（Rc = F/A，A 為試件受壓面積）；2.3報告生成：自動生成測試報告（含試件信息、測試參數、強度結果、曲線圖譜），支持導出 Excel/PDF 格式，便于存檔。

3、存儲與顯示設備

硬盤（存儲測試數據與報告）、顯示器（實時顯示測試界面與曲線），部分機型支持 U 盤導出數據。

五、A全與輔助系統

保障設備運行A全、試件破壞時人員A全，同時延長設備使用壽命，是測試過程的 “防護屏障"。

主要組件及功能：

1、A全保護裝置

過載保護：當加載力超過設定量程的 110%~120% 時，控制單元自動停機，避免傳感器或主機損壞；

- 急停按鈕：緊急情況下手動切斷電源與液壓系統，強制停機；

- 防護罩（或防護網）：試件破壞時（如混凝土試塊破碎飛濺），防止碎片傷人，多為透明有機玻璃材質，不影響觀察。

2、液壓輔助裝置

油溫控制器：液壓油溫度過高會影響粘度與壓力穩定性，通過油溫傳感器與冷卻風扇，將油溫控制在 20~50℃；

- 油液過濾系統：內置濾芯，過濾液壓油中的雜質，避免堵塞油缸或閥門，延長液壓系統壽命。

3、其他輔助組件

試件定位工裝：輔助試件快速對準壓板中心，避免偏心加載；

- 電源穩壓模塊：穩定輸入電壓，防止電壓波動影響控制單元與傳感器精度。

六、總結：各系統的協同工作流程

1、裝夾試件：根據測試類型（抗折 / 抗壓）安裝對應夾具，放置試件并定位；

2、參數設置：通過微機軟件設定加載速率、試件尺寸、試驗編號；

3、啟動加載：微機發送指令，控制單元通過閉環算法驅動液壓系統加壓，傳感器實時反饋力值與位移；

4、數據處理：軟件采集信號，繪制曲線并自動計算強度；

5、試驗結束：試件破壞后設備自動停機，軟件生成報告，防護罩防止碎片飛濺。

各系統緊密配合，Z終實現 “高精度、自動化、規范化" 的抗折抗壓測試，廣泛應用于建材檢測機構、建筑施工單位、科研院所等場景。要想了解更多產品組成部分，可隨時聯系河北天棋星子檢測設備有限公司工作人員。
